La central algorítmica direccionable COMPACT LYON proporciona una gestión completa para instalaciones de tamaño medio, combinando una capacidad de hasta 2 bucles, funcionamiento en red con otras centrales y certificación EN 54-2/4 para garantizar una solución escalable, potente y totalmente conforme a la normativa.
Central algorítmica direccionable COMPACT LYON • COFEM
(COMPACT-LYON-1-2BUCLES)
Aplicación en PCI/PAI:
- Actualización de sistemas convencionales en instalaciones de tamaño medio
Ideal para la migración de sistemas convencionales en oficinas, locales comerciales o pequeños hoteles. Ofrece las ventajas de un sistema algorítmico-direccionable (identificación precisa del punto de alarma) en una central compacta de 1 o 2 bucles, optimizando la seguridad y el mantenimiento sin la complejidad de sistemas de mayor envergadura. - Instalaciones distribuidas o con previsión de crecimiento futuro
Perfecta para campus educativos, parques empresariales o complejos de naves industriales. Su capacidad para conectar hasta 15 centrales en red permite cubrir edificios separados o planificar ampliaciones futuras, garantizando una gestión centralizada y escalable del sistema de detección. - Proyectos con integración de maniobras y sistemas externos (SGT/BMS)
Su alta capacidad de hasta 32 relés y la lógica de disparo configurable (por 1, 2 o 3 elementos en alarma) la hacen idónea para interactuar con otros sistemas del edificio. Permite ejecutar planes de acción complejos como el control de compuertas cortafuego, ascensores, sistemas de climatización (HVAC) o la señalización a un sistema de gestión técnica centralizado. - Aplicaciones con estrictos requisitos normativos y de obligado cumplimiento
Imprescindible para edificios de pública concurrencia, centros sanitarios o cualquier instalación que requiera conformidad con el Código Técnico de la Edificación (CTE) y el RIPCI. Su certificación EN 54-2 y EN 54-4 por AENOR asegura el cumplimiento de toda la normativa vigente, facilitando la legalización y la inspección de la instalación.
Descripción del Producto:

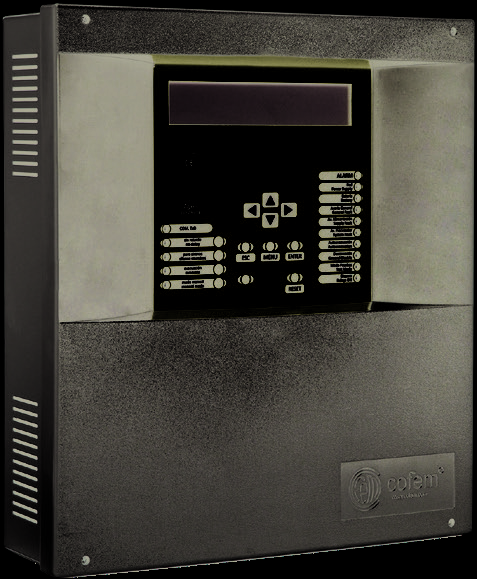

La central algorítmica direccionable COMPACT LYON es una unidad de control y señalización diseñada para ofrecer todas las ventajas de un sistema algorítmico-direccionable en instalaciones de tamaño medio.
Certificada por AENOR según las normas EN 54 parte 2 y EN 54 parte 4, y con marcado CE según el Reglamento Europeo de Productos de la Construcción (UE) Nº305/2011, garantiza el pleno cumplimiento de la normativa para sistemas de detección y alarma de incendios.
Su diseño modular de 1 o 2 bucles permite una adaptación precisa a las necesidades del proyecto. La función de red de centrales facilita la conexión de hasta 15 paneles, garantizando una cobertura total y una gestión centralizada en instalaciones distribuidas o con planes de ampliación futuros.
Construida para operar de forma fiable, la COMPACT LYON supervisa todos los puntos del bucle, así como sus salidas de sirena y avería. Su historial con capacidad para más de 6600 eventos asegura una trazabilidad completa para el análisis y mantenimiento.
Aplicaciones y usos: Ideal como central de incendios para naves industriales, locales comerciales, oficinas o pequeños hoteles, siendo la solución perfecta para migrar sistemas convencionales a una plataforma direccionable con mayores prestaciones y precisión en la localización de alarmas.
Integra puertos USB y RS485 para una configuración y gestión sencillas mediante el software I-Link. Su capacidad para programar hasta 99 zonas y lógicas de disparo de relés complejas simplifica la integración con sistemas de maniobras externas como compuertas cortafuego, ascensores o sistemas de gestión de edificios (BMS).
Fabricada por COFEM, líder en tecnología de detección de incendios, la central algorítmica direccionable COMPACT LYON cumple con los estándares europeos más exigentes, garantizando la máxima confianza y seguridad para instaladores y usuarios finales.
Lista de características:
• Central de 1 ó 2 bucles.
• Permite conectar 99 puntos por bucle.
• Todos los puntos del bucle son supervisados, excepto el aislador de bucle KABY.
• Capacidad de hasta 16 relés por bucle, 32 en total.
• Permite la programación de 99 zonas por central.
• Permite el disparo de relé con 1, 2 ó 3 elementos en alarma.
• Historial que almacena hasta 6601 eventos con fecha y hora.
• Configuración de relés con la activación de 1,2 ó 3 detectores de alarma.
• Función de autoconfiguración de disparo de relés.
• Permite configurar dispositivos visuales y/o sonoros de las bases de los detectores como relés alimentados del bucle.
• Salida de sirena retardada programable de 0 a 10 minutos supervisada, identificada como S1.
• Salida de alarma como relé libre de tensión no supervisada, identificada como ALARM.
• Salida de avería, retardada y supervisada, identificada como FAULT.
• Permite conectar sirenas direccionables en el bucle.
• Pulsador de evacuación.
• Display LCD retroiluminado de 4 líneas y 40 caracteres.
• Incorpora varios idiomas por defecto (español, inglés, francés, portugués, etc).
• Configurable y manejable mediante el software PC, I-Link.
• Acceso al teclado del panel mediante un código numérico.
• Permite la conexión de hasta 15 repetidores y/o 15 centrales en red.
• Cofem Remote bajo demanda.
• Funcionalidad CRI bajo demanda.
• Certificado por AENOR según la Norma EN 54 parte 2 y EN 54 parte 4, y con marcado CE.
• Permite conectar 99 puntos por bucle.
• Todos los puntos del bucle son supervisados, excepto el aislador de bucle KABY.
• Capacidad de hasta 16 relés por bucle, 32 en total.
• Permite la programación de 99 zonas por central.
• Permite el disparo de relé con 1, 2 ó 3 elementos en alarma.
• Historial que almacena hasta 6601 eventos con fecha y hora.
• Configuración de relés con la activación de 1,2 ó 3 detectores de alarma.
• Función de autoconfiguración de disparo de relés.
• Permite configurar dispositivos visuales y/o sonoros de las bases de los detectores como relés alimentados del bucle.
• Salida de sirena retardada programable de 0 a 10 minutos supervisada, identificada como S1.
• Salida de alarma como relé libre de tensión no supervisada, identificada como ALARM.
• Salida de avería, retardada y supervisada, identificada como FAULT.
• Permite conectar sirenas direccionables en el bucle.
• Pulsador de evacuación.
• Display LCD retroiluminado de 4 líneas y 40 caracteres.
• Incorpora varios idiomas por defecto (español, inglés, francés, portugués, etc).
• Configurable y manejable mediante el software PC, I-Link.
• Acceso al teclado del panel mediante un código numérico.
• Permite la conexión de hasta 15 repetidores y/o 15 centrales en red.
• Cofem Remote bajo demanda.
• Funcionalidad CRI bajo demanda.
• Certificado por AENOR según la Norma EN 54 parte 2 y EN 54 parte 4, y con marcado CE.
Ficha Técnica:
| ESPECIFICACIONES TÉCNICAS | |||
| Tensión de alimentación | 110/230 Vac 50/60Hz | Máxima corriente por bucle | 250mA/24 a 36V/DC |
|---|---|---|---|
| Tensión de salida | 21V nominal | Puertos de comunicación | USB 2.0/1.1 tipo B y RS485 |
| Consumo máximo | 70VA a 230 VAC | Condiciones ambientales | -10ºC a +50ºC 20%-95%HR |
| Cargador de baterías | Si | Dimensiones | 363x331x96mm |
| Elementos por bucle | 99 | Peso (sin baterías) | 4,5kg |
| Fusible baterías | 4A | Normativa | EN 54 partes 2 y 4 |
| Protección IP | IP30 | Fusible sirena S1 | 1,85A autorearmable |
| Fusible salida 30v | 0,75A autorearmable | ||
